Thông số kích thước hố thang máy nhà phố chuẩn từ KS

Không ít gia chủ xây nhà phố phải đau đầu vì một lỗi tưởng nhỏ nhưng hậu quả cực kỳ nghiêm trọng: chừa sai kích thước hố thang máy nhà phố ngay từ khâu đổ bê tông. Hậu quả là phải đục phá kết cấu đã hoàn thiện, tốn kém chi phí phát sinh và khiến tiến độ thi công bị kéo dài hàng tuần.

Bài viết này tổng hợp bảng thông số kích thước hố thang máy nhà phố chuẩn theo từng mức tải trọng phổ biến nhất, đi kèm bản vẽ hố pit thang máy chi tiết được kiểm định bởi kỹ sư xây dựng. Qua đó, giúp bạn chừa đúng kỹ thuật ngay từ lần đầu tiên.

Kích thước hố thang máy nhà phố chuẩn

1. Hố thang máy (hố Pit) là gì và vì sao phải chuẩn ngay từ khâu thiết kế?

Hố Pit là phần hố chìm dưới cùng của giếng thang, nằm thấp hơn mặt sàn tầng trệt – nơi đặt hệ thống giảm chấn, ray dẫn hướng và các thiết bị an toàn khi cabin dừng ở tầng thấp nhất.

Nhiều người thường nhầm lẫn hố Pit chính là toàn bộ hố thang. Trên thực tế, một không gian lắp đặt hoàn chỉnh chuẩn kỹ thuật bao gồm 3 phần liên kết chặt chẽ:

• Hố Pit (Phần đáy chìm): Quyết định độ sâu tối thiểu cần đào dưới lòng đất.
• Khoang cabin (Khoang giếng thang): Không gian thông thủy theo chiều ngang để cabin di chuyển giữa các tầng.
• Chiều cao OH (Overhead): Khoảng trống tính từ sàn tầng cao nhất lên đỉnh giếng thang, giúp cabin có đủ khoảng dừng an toàn và bố trí hệ thống máy kéo.

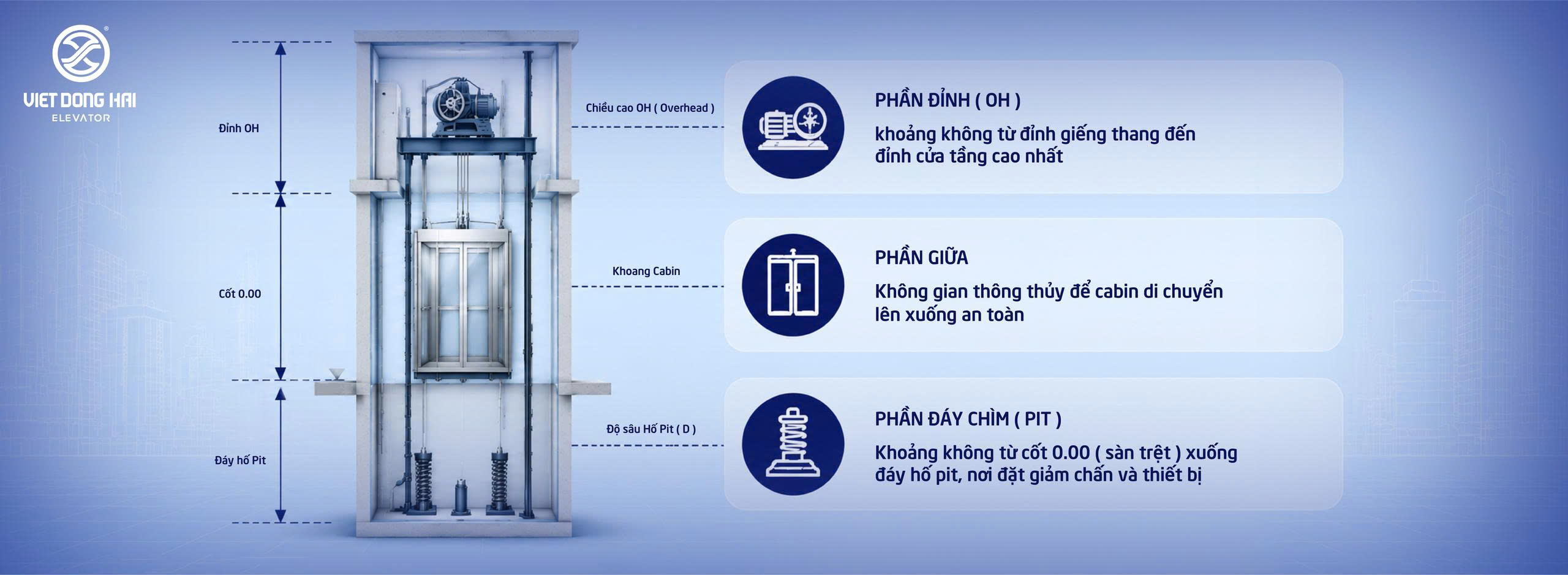

Cấu trúc 3 phần hố thang

Hậu quả đắt giá khi thiết kế sai kích thước hố thang máy nhà phố:

• Đào thiếu độ sâu hố Pit: Bắt buộc phải đục phá nền móng đã đổ để hạ thấp thêm vừa tốn kém, vừa làm suy giảm khả năng chịu lực của kết cấu móng.
• Khoang cabin sai kích thước thông thủy: Đơn vị cung cấp không thể lắp vừa cabin đúng tải trọng cam kết, buộc gia chủ phải đổi loại thang nhỏ hơn hoặc đục mở rộng tường bao.
• Thiếu chiều cao OH đỉnh: Dẫn đến việc phải đôn cao tầng mái hoặc đổi cấu hình máy kéo, gây phát sinh chi phí xin phép xây dựng và kéo dài thời gian thi công.

Lời khuyên từ Kỹ sư: Kích thước hố thang máy nhà phố cần được chốt song song cùng bản vẽ kết cấu móng và mặt bằng kiến trúc tổng thể, tuyệt đối không nên để đến giai đoạn hoàn thiện mới tính toán.

2. Bảng kích thước hố thang máy nhà phố theo tải trọng chuẩn kỹ thuật

Dưới đây là bảng tổng hợp kích thước hố thang máy nhà phố theo các mức tải trọng phổ biến (dựa trên cấu hình thang máy cáp kéo tiêu chuẩn dùng cho nhà ở dân dụng):

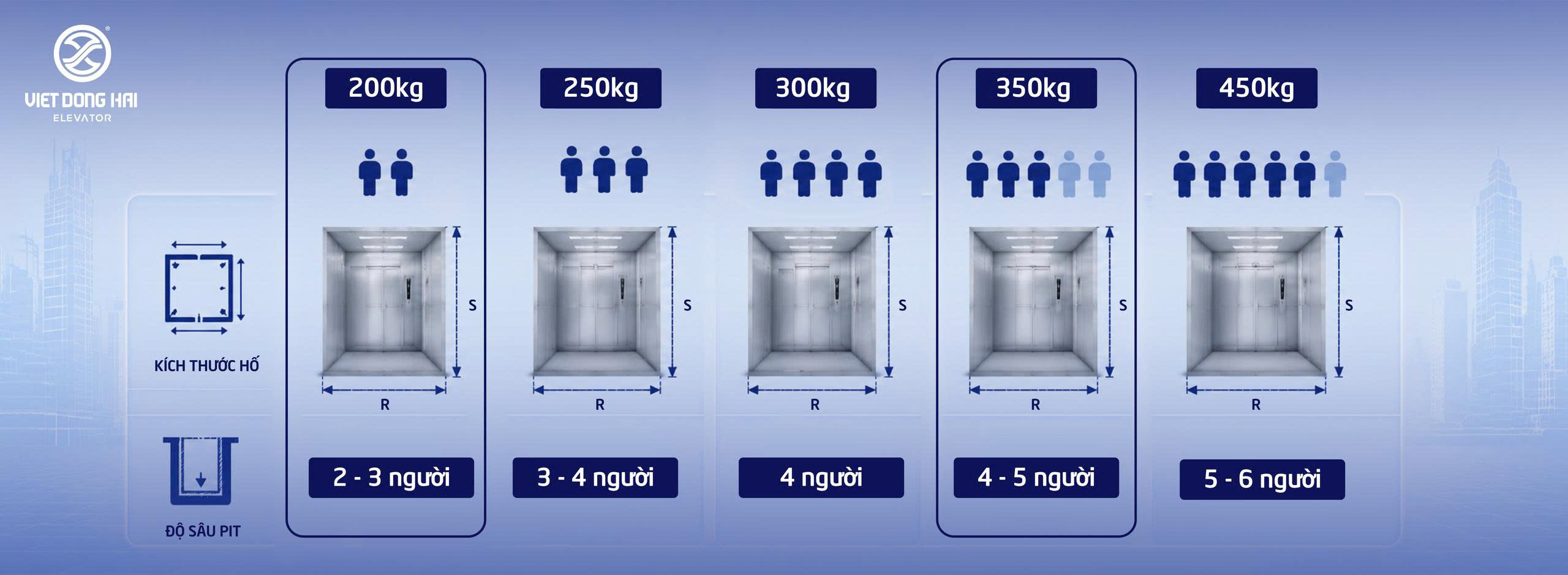

Bảng kích thước hố thang máy nhà phố theo tải trọng chuẩn kỹ thuật

Hướng dẫn đọc số liệu chuẩn:

• Kích thước hố thang RxS: Là chiều Rộng x chiều Sâu thông thủy tối thiểu bên trong lòng hố.
• Độ sâu hố Pit: Đo từ mặt sàn hoàn thiện tầng trệt xuống đáy hố.
• Chiều cao OH: Đo từ mặt sàn hoàn thiện tầng cao nhất đến đáy dầm/trần giếng thang.

Lưu ý quan trọng: Bảng trên là thông số chuẩn tham khảo. Kích thước thực tế có thể thay đổi tùy thuộc vào công nghệ thang (cáp kéo, thủy lực hay trục vít), thương hiệu thiết bị và hiện trạng thực tế công trình.

[LIÊN HỆ KỸ SƯ] Gửi bản vẽ mặt bằng của bạn để đội ngũ kỹ sư kiểm tra và xác nhận kích thước hố thang chính xác hoàn toàn miễn phí!

3. Bản vẽ hố Pit thang máy nhà phố chi tiết

Để cụ thể hóa các số liệu trên vào hồ sơ thiết kế thi công, bản vẽ hố pit thang máy nhà phố cần thể hiện đầy đủ các hạng mục kỹ thuật chuẩn sau đây:

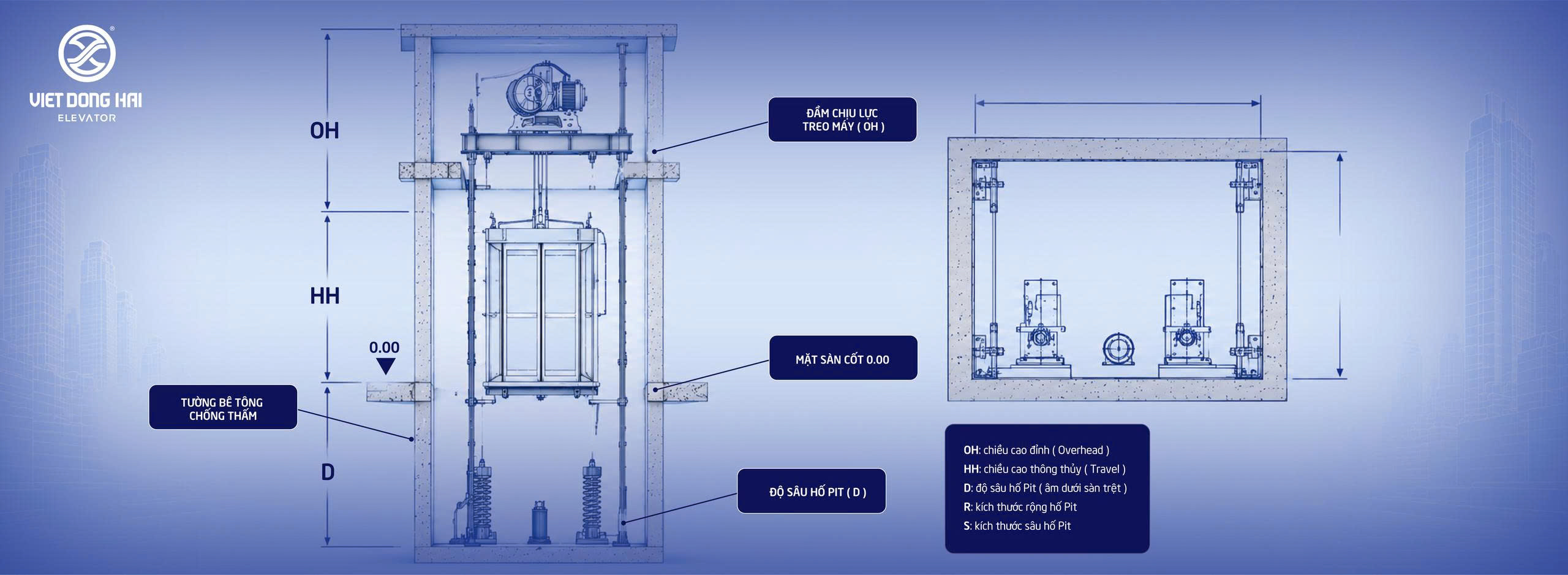

Bản vẽ hố Pit thang máy nhà phố chi tiết

Các thông số bắt buộc trên bản vẽ hố pit thang máy:

1. Kích thước thông thủy (RxS): Đo từ mép trong tường/dầm bao quanh hố thang (không tính lớp trát/ốp hoàn thiện).
2. Cao độ hố Pit: Thể hiện rõ khoảng cách từ cốt sàn tầng trệt xuống đáy hố. Cần ghi rõ cao độ âm để thợ thi công móng không bị nhầm lẫn.
3. Khoảng không OH: Khoảng cách đảm bảo không gian lắp đặt máy kéo và khoảng dừng an toàn cho cabin trên tầng trên cùng.
4. Vị trí chịu lực & Dầm treo: Với thang không phòng máy, bản vẽ phải thể hiện rõ vị trí dầm chịu lực treo máy kéo tại đỉnh giếng thang để kỹ sư kết cấu tính toán riêng.

Lưu ý dành riêng cho Kiến trúc sư khi lập bản vẽ:

• Ghi rõ cốt cao độ tuyệt đối: Bắt buộc ghi cốt cao độ ở 3 vị trí: Đáy hố Pit – Các cốt sàn tầng – Đỉnh OH nhằm tránh vi phạm chiều cao khi cấp phép xây dựng.
• Đồng bộ bản vẽ Móng & Kiến trúc: Thể hiện hố thang trên cả bản vẽ kết cấu móng và mặt cắt đứng kiến trúc để tránh lệch kích thước khi triển khai.
• Tránh xung đột công trình ngầm: Kiểm tra hố Pit không bị đè lên dầm móng chính, bể tự hoại hoặc bể nước ngầm.

4. Kích thước hố thang máy mini nhà phố cho nhà nhỏ, nhà ống

Đối với nhà ống có mặt tiền hẹp (dưới 4m) hoặc công trình cải tạo vướng móng cũ, việc ứng dụng hố thang máy mini nhà phố là giải pháp tối ưu diện tích hàng đầu.

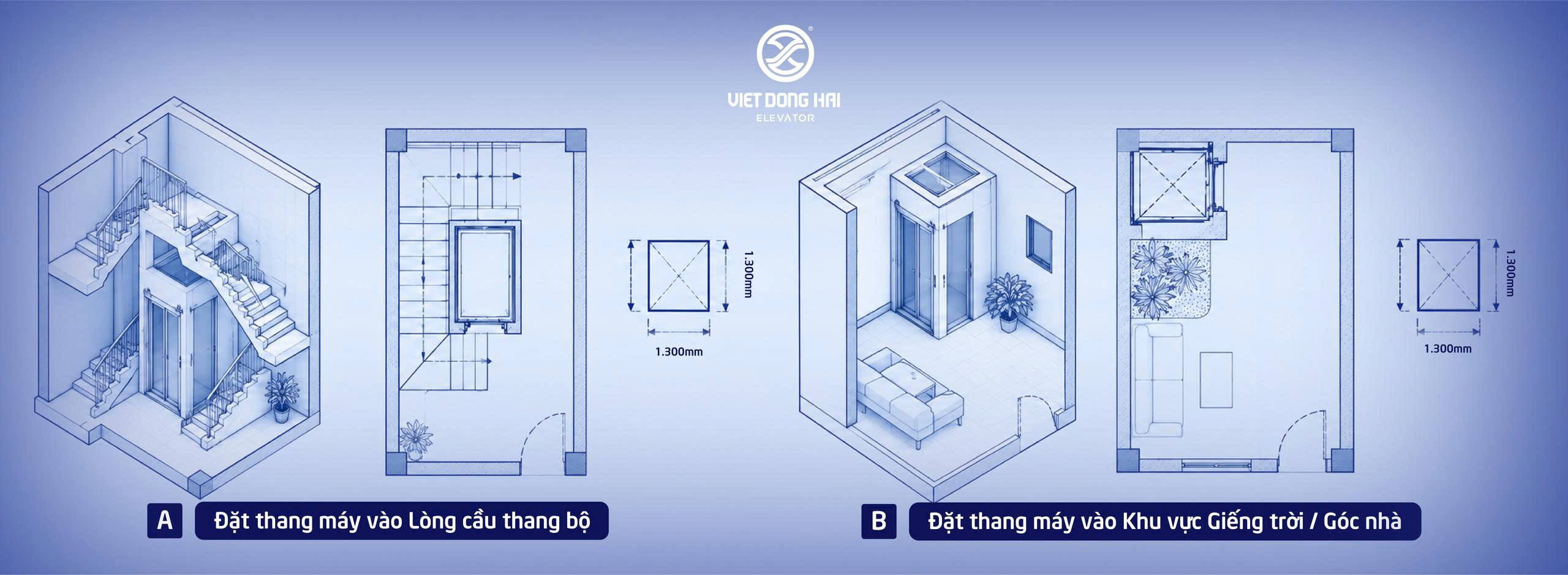

Kích thước hố thang máy mini nhà phố cho nhà nhỏ, nhà ống

Giải pháp tối ưu cho không gian hẹp:

• Chọn tải trọng tối thiểu: Sử dụng mức tải trọng 200kg (200kg cho 2 – 3 người) để tối đa hóa diện tích sử dụng còn lại của căn nhà.
• Ứng dụng công nghệ hố Pit nông: Với công trình không thể đào sâu (vướng đất đá, vướng móng nhà bên cạnh), ưu tiên dòng thang yêu cầu độ sâu Pit nông hơn tiêu chuẩn.
• Tận dụng khoảng trống thông minh: Bố trí giếng thang tại lòng cầu thang bộ hoặc giếng trời.

Bảng so sánh các nhóm giải pháp thang máy cho nhà nhỏ:

Kinh nghiệm: Kích thước 1.300mm x 1.300mm là ngưỡng tối thiểu gia chủ nên tham khảo trước khi phác thảo mặt bằng, tránh tình trạng “vẽ nhà xong mới tính chỗ đặt thang máy”.

5. Các yếu tố ảnh hưởng trực tiếp đến kích thước hố thang thực tế

Tại sao hai căn nhà có cùng tải trọng thang máy nhưng kích thước hố thang máy nhà phố lại khác nhau? Tất cả phụ thuộc vào 3 yếu tố:

1. Công nghệ & Loại thang máy:
   • Thang cáp kéo: Cần hố Pit sâu và OH cao để chứa hệ thống giảm chấn, puly và cáp tời.
   • Thang thủy lực: Yêu cầu OH thấp hơn nhưng cần thêm không gian cho piston lực.
   • Thang trục vít: Không cần hố Pit sâu, phù hợp nhà nhỏ nhưng tốc độ di chuyển chậm hơn.
2. Số điểm dừng (Stop) & Chiều cao tầng:
   • Số tầng càng cao thì hành trình càng lớn, yêu cầu dầm chịu lực đỉnh OH phải được gia cố chắc chắn hơn.
   • Chiều cao tầng nhà phố thấp bắt buộc phải có sự can thiệp điều chỉnh thông số OH từ đội ngũ kỹ thuật.
3. Hiện trạng kết cấu công trình (Xây mới vs Cải tạo):
   • Nhà xây mới: Dễ dàng thi công chuẩn theo bản vẽ ngay từ đầu.
   • Nhà cải tạo: Hố thang phải “lách” qua móng cũ, dầm sàn hiện hữu nên kích thước hố thi công thực tế phải linh hoạt khảo sát tại hiện trường.

6. Dung sai cho phép & Lưu ý kỹ thuật khi thi công hố thang

Sai sót thi công hố thang máy phần lớn đến từ dung sai khi đổ bê tông và việc bỏ quên các hạng mục phụ trợ.

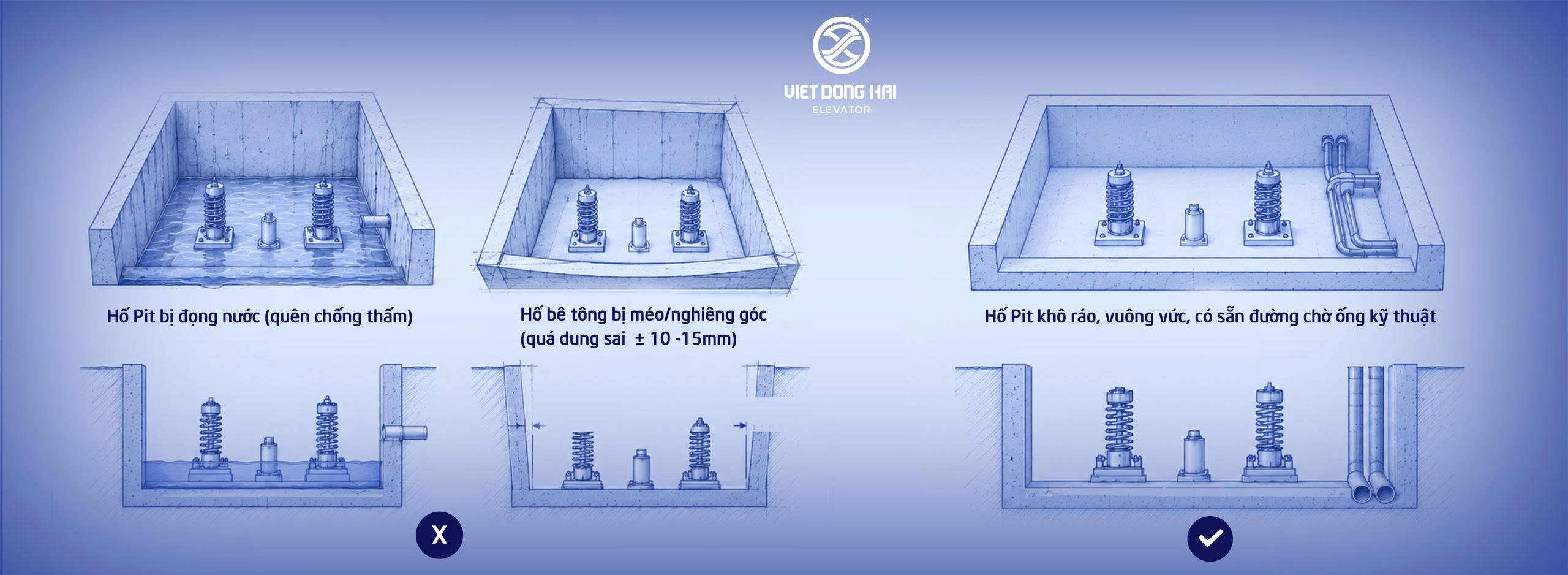

Dung sai cho phép & Lưu ý kỹ thuật khi thi công hố thang

Dung sai kích thước thi công chuẩn:

• Sai lệch thông thủy: Kích thước lòng hố chỉ được phép sai lệch trong khoảng ±10 – 15mm .
• Nghệm thu độ sâu: Đo đạc cốt hố Pit ngay sau khi đổ đáy bê tông. Nên kiểm tra tại 4 góc và tâm hố để tránh hiện tượng hố bị vẹo, méo góc.

4 Sai lầm thường gặp cần tránh tuyệt đối:

• Bỏ qua khâu chống thấm hố Pit: Hố Pit bị ngấm nước ngầm sẽ làm hư hỏng bộ đệm, cáp tín hiệu và các thiết bị điện dưới đáy hố.
• Quên chừa lỗ chờ kỹ thuật: Không để sẵn lỗ chờ đường dây điện, ống thoát nước hoặc râu thép cấy dầm chịu lực.
• Hố thang bị lệch trục thẳng đứng: Bê tông các tầng bị nghiêng làm cho ray dẫn hướng không thể lắp dựng song song.
• Thành hố quá gồ gề: Gây khó khăn cho việc bắt nở sắt cố định hệ thống ray.

Lời khuyên: Thời điểm vàng để mời đơn vị thang máy kiểm tra là ngay sau khi hoàn thành bản vẽ kết cấu móng trước khi tiến hành đổ bê tông phần hố.

7. Các câu hỏi thường gặp (FAQ)

Hố thang máy nhà phố tối thiểu bao nhiêu mét vuông?

Với dòng hố thang máy mini nhà phố tải trọng 200kg, diện tích hố thang tối thiểu cần khoảng 1,7m² (tương đương kích thước 1.300mm x 1.300mm

Nhà phố diện tích nhỏ có lắp được thang máy không?

Có. Bạn có thể chọn dòng thang tải trọng nhỏ, tận dụng khu vực lòng cầu thang bộ/giếng trời hoặc chọn công nghệ thang hố Pit nông.

Nếu hố thang đổ sai kích thước thì khắc phục như thế nào?

Có thể xử lý bằng cách đục mở rộng bê tông, cắt gọt dầm hoặc điều chỉnh lại kích thước cabin thang máy đặt hàng. Tuy nhiên, việc này tốn kém chi phí và ảnh hưởng đến kết cấu nhà.

Thời điểm nào nên chốt bản vẽ hố Pit thang máy?

Nên chốt ngay từ giai đoạn thiết kế bản vẽ kiến trúc & kết cấu móng, đồng thời mời kỹ sư thang máy đối chiếu trước khi đổ bê tông.
